一、通风气楼介绍

（一）通风气楼概述：通风气楼是由压型彩钢板、FRP采光板及钢结构骨架等附件组合而成的大型集通风、排气、排烟、采光的综合设备，已广泛应用到电力、冶金、化工、电子、造船等行业的建筑面。

（二）通风气楼特点：

  1、气楼由主骨架、次骨架组合而成，方便运输及安装；

2、主骨架、次骨架均在工厂内焊接而成，牢固性和稳定性好；

3、主骨架与气楼喉口基础型钢焊接而成，与屋面形成一个整体；

4、侧面维护板用彩钢压型板，泛水包边板用彩钢板折弯而成；

5、挡雨板选用优质的FRP采光板，集采光、排烟功能为一体；

6、设导流板，防止飘雨、飘雪；

   7、气楼内置天沟，有组织的排水至屋面，不产生噪音。

二、通风气楼特性

   1）总体布局合理，弧线流畅，进排气口面积准确协调，能迅速增大排气压力，有效组织进排气流，通风性能好、效率高。

   2）结构安全可靠，设计符合相关技术规范，具有抗风、抗雪、抗震稳定架构。

   3）引进新材料、新工艺，标准间选用国际螺栓，构架构件选用优质型钢，围护板、挡雨板选用国标彩钢型材和采光型材，造型新颖美观，具有采光、通风、散热等多种功能。

   4）散水挡雨导向设计准确到位，挡雨严密，有效钢制空调倒流，杜绝飘雨飘雪现象；各道檐沟及排雨装置采用国际先进的耐候密封，具有可靠的防雨雪渗透功能。

   5）阀板启闭采用特制机电一体化电动开窗机驱动（可手动和电动操作），钢管传动，运转平稳，操作灵活安全。

   6）产品制造工艺先进，施工安装便捷，防锈（镀锌）处理得当，减少维护，延长使用寿命，检验按标准控制。

   7）天窗可以自然采光，节约 能源，改善环境。

三、通风气楼性能指标

   1）最大承受风载荷：1.0kPa

   2）最大雪载荷：0.8kN/㎡

   3）局部阻力数：≦1.7

   4）适应环境温度：-40℃-80℃

   5）适应相对湿度：40%-80%

   6）天窗能承受的最大风速:36m/s

   7）天窗电机参数：

      电源380V   频率50Hz

      电机功率0.55kW

      电机转速1400r/min

四. 适用范围：
本图集适用于工业与民用建筑，如电力、钢铁、冶金、化工、造船、机械等工业厂房及大型超市、商场、车站、码头等公共建筑；供建筑设计选用及施工安装使用。不适用于有严重腐蚀性介质的建筑。

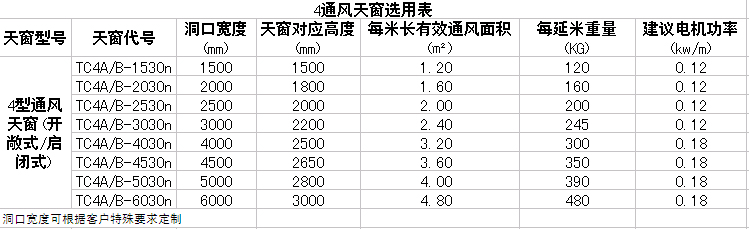

五. 天窗选用表：

六. 4型通风天窗结构示意图：
